Трафик

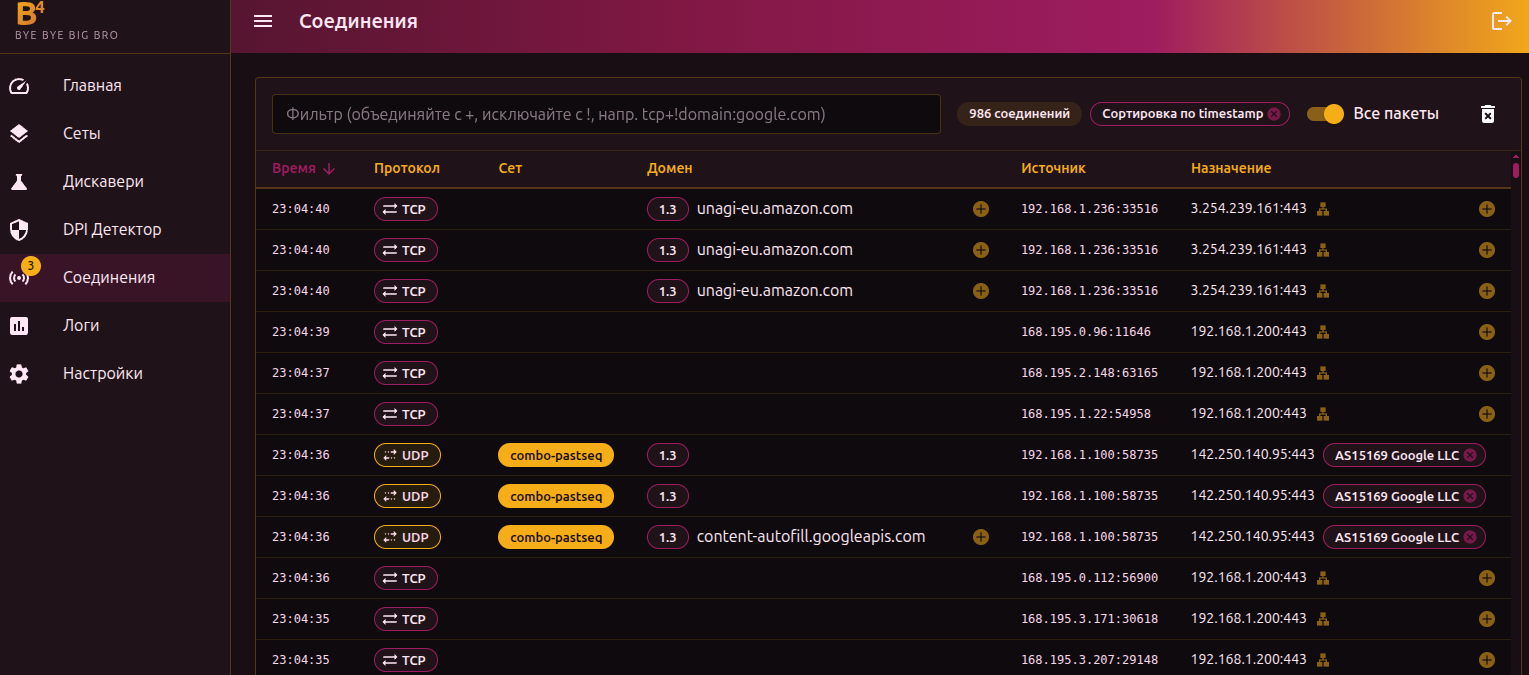

Раздел показывает пакеты, которые b4 получает из очереди и разбирает: протокол, домен из TLS ClientHello или QUIC, адрес назначения, устройство-источник и сет, который совпал. Данные приходят в реальном времени отдельным WebSocket-потоком и не зависят от уровня логирования.
В b4 попадают не все пакеты соединения, а только первые - столько, сколько допускают Лимит TCP пакетов соединения и Лимит UDP пакетов соединения в настройках очереди. Поэтому одно соединение даёт несколько записей подряд, а число пакетов на странице не говорит о скорости или объёме загрузки. DNS-запросы, которые перехватывает b4, тоже попадают в поток - вместе с решением, принятым по каждому.
TCP-соединение, которое сет в режиме прокси отправляет в свой upstream, через очередь не проходит. Оно появляется один раз, обычно в течение 250 мс после начала соединения, независимо от того, включено ли Передавать имя домена в upstream. Его имя - то, которое b4 уже связывает с адресом, а если такого нет, то домен из TLS ClientHello или HTTP-запроса; см. Как проверить работу. UDP, который сет пересылает, появляется, когда upstream установил UDP ASSOCIATE. Имя у него бывает только из DNS-ответа устройства, который b4 запоминает, пока хотя бы один proxy-сет передаёт имена доменов, или из имени, узнанного для адреса раньше.
Страница открывается в режиме Группы. Выбор между Группы и Сырой поток в правом верхнем углу запоминается браузером.
Группы
Пакеты сводятся в группы по устройству, протоколу и домену; у пакета без домена вместо домена берётся адрес назначения. Группы накапливаются, пока открыта страница: при открытии в них сразу попадают пакеты из буфера веб-интерфейса, дальше - новые. Уход со страницы, переключение в сырой поток и очистка сбрасывают группы. Хранится до 2000 групп и 512 устройств, при переполнении первыми удаляются те, что дольше всего неактивны.
| Столбец | Описание |
|---|---|
| Протокол | TCP или UDP |
| Домен | Домен из рукопожатия или «(без домена)», версия TLS (1.2, 1.3) и метки особых случаев. Для домена, который не входит ни в один сет, рядом кнопка +, см. Добавление доменов в сеты |
| Назначение | Последний адрес назначения, метка +N, если адресов было несколько, и ASN |
| Сет | Сет, совпавший по домену, и сет, совпавший по IP, если это другой сет |
| Источник | Устройство, см. Устройства |
| Активность | Число пакетов по секундам за последнюю минуту |
| Пакеты | Число пакетов в группе |
| Давность | Время с последнего пакета |
Клик по заголовку столбца, кроме Активность, сортирует список; повторные клики меняют направление и сбрасывают сортировку. Без сортировки выше стоят группы с самым свежим пакетом.
Клик по строке открывает панель Детали: активность, число пакетов, длительность от первого до последнего пакета, источник, все адреса назначения группы (до 24) и совпавшие сеты. Для домена вне сетов там же есть кнопка Добавить домен в сет.
Панель управления
| Элемент | Действие |
|---|---|
| Поле фильтра | См. Фильтр |
| 30s, 1m, 5m, 15m, Всё | Показывать группы, в которых были пакеты за выбранный период, по умолчанию 1m. Период отсчитывается от времени последнего полученного пакета, а не от часов компьютера |
| Только без правил | Оставить только группы, не совпавшие ни с одним сетом |
| Только домены / Все пакеты | См. Только домены и все пакеты |
| Корзина | Очистить пакеты, см. Пауза и очистка |
Домены вне сетов на панели Активность дашборда открывают эту страницу с включённым Только без правил, а устройство на панели Блокировки открывает её с выбранным устройством. Обе ссылки открывают режим Группы с периодом Всё.
Устройства
Панель Устройства слева перечисляет источники трафика за выбранный период: давность последнего пакета, активность за минуту и число пакетов. Клик по устройству оставляет в списке только его группы, Все устройства снимает выбор. Кнопка в заголовке сворачивает панель; на узком экране она свёрнута изначально.
Устройство определяется по MAC-адресу. Если MAC неизвестен, например у устройства за другим роутером, источник группируется по IP-адресу. Псевдонимы из таблицы фильтрации устройств показываются всегда. Когда там включена фильтрация или определение производителя, подставляются и имена обнаруженных устройств, а собственные адреса роутера подписываются Роутер.

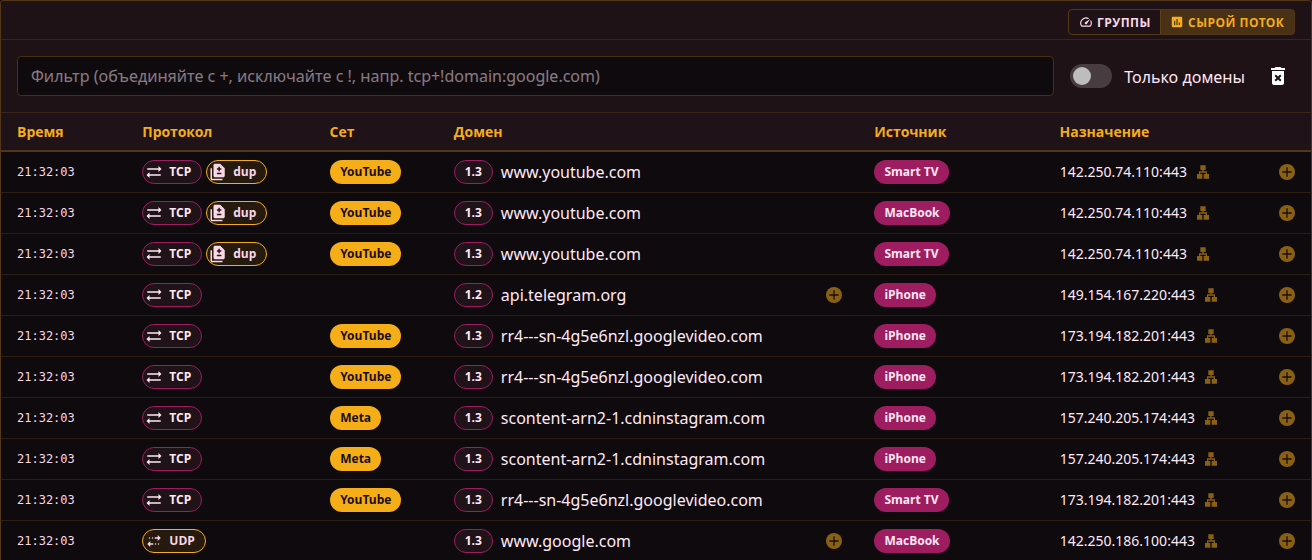

Сырой поток
Режим Сырой поток показывает пакеты по одному, последние 1000. Новые добавляются снизу; пока таблица прокручена до конца, она остаётся на последних записях.
| Столбец | Описание |
|---|---|
| Время | Время пакета (ЧЧ:ММ:СС) |
| Протокол | TCP или UDP и метки |
| Сет | Сет, совпавший по IP, а если такого нет - по домену |
| Домен | Версия TLS и домен. Для домена вне сетов - кнопка + |
| Источник | Имя устройства или IP-адрес и порт источника |
| Назначение | IP-адрес и порт назначения, ASN и кнопка + для адреса вне сетов |
Клик по заголовку столбца сортирует таблицу. Метка Сортировка по … рядом с фильтром показывает текущую сортировку, крестик на ней её сбрасывает. При активном фильтре там же выводится число совпадений.
Метки
Особые случаи отмечаются метками: в режиме Группы рядом с доменом, в сыром потоке и в панели деталей - рядом с протоколом. Подсказка на метке поясняет её.
| Метка | Значение |
|---|---|
dup | Пакет продублирован, см. Дублирование пакетов |
ip | Адрес назначения признан заблокированным по IP. Контурная метка - адрес уже был в кэше заблокированных |
block | Пакет заблокирован блокирующим сетом |
proxy | Соединение пришло через SOCKS5-прокси b4 |
| Значок Telegram | Соединение MTProto-прокси b4, с именем секрета |
| Значок Telegram с надписью Мост Telegram | Соединение, переправленное мостом Telegram через WebSocket |
doh, forward, pin, sinkhole и другие | Решение по DNS-запросу, см. DNS |
Метки 1.2 и 1.3 рядом с доменом - версия TLS. Провайдеры могут блокировать TLS 1.2 и 1.3 разными методами, поэтому для них могут потребоваться разные стратегии обхода. Сет можно ограничить конкретной версией TLS во вкладке Цели.
Только домены и все пакеты
Переключатель в панели управления действует в обоих режимах и запоминается браузером.
| Режим | Что показывается |
|---|---|
| Только домены | Пакеты с распознанным доменом. Режим по умолчанию |
| Все пакеты | Все разобранные пакеты, включая пакеты без домена |
Режим Все пакеты добавляет пакеты, в которых b4 не определил домен: TCP-рукопожатие до ClientHello, соединения без SNI, трафик на IP-адреса без имени.
Фильтр
Поле фильтра общее для обоих режимов и сохраняется в браузере.
+соединяет условия: должны выполниться все.!перед условием исключает совпадения.поле:значениепроверяет одно поле; несколько условий на одно поле выполняются, если совпало любое из них. Пустое значение, напримерset:, совпадает с пустым полем.- Слово без поля ищется во всех полях.
Поиск не учитывает регистр и ищет подстроку. Поля обоих режимов: protocol, domain, destination, tls, flags, asn, device (синоним alias). Только в режиме Группы есть set, только в сыром потоке - source.
| Фильтр | Что покажет |
|---|---|
protocol:udp | UDP-пакеты |
domain:youtube | Пакеты с «youtube» в домене |
protocol:tcp+!domain:google.com | TCP-пакеты, кроме доменов google.com |
protocol:udp+domain:discord | UDP-пакеты к доменам Discord |
asn:AS13335 | Адреса назначения в AS13335 (Cloudflare), для которых определён ASN |
device:iPhone | Пакеты устройства с именем iPhone |
flags:dup | Пакеты с меткой dup |
set: | Группы без сета |
Добавление доменов в сеты
Кнопка + рядом с доменом открывает диалог добавления.
- Шаблон домена - сам домен и его родительские домены, от самого точного до самого широкого. Для
rr1---sn-ab5l6ne7.googlevideo.comэтоrr1---sn-ab5l6ne7.googlevideo.comиgooglevideo.com. Домен в сете совпадает с самим именем и со всеми его поддоменами, поэтому родительский домен покрывает все поддомены. - Сет - один из включённых сетов или Создать новый сет с введённым названием.
- Добавить домен.
Сервисы, которые раздают контент с множества поддоменов (YouTube, CDN), покрываются родительским доменом, например googlevideo.com. Иначе каждый поддомен придётся добавлять отдельно.
Добавление адресов и сетей в сеты
Кнопка + рядом с адресом назначения (в сыром потоке - и клик по самому адресу) открывает диалог добавления. При открытии диалог спрашивает у b4, какая сеть анонсирует адрес. b4 обращается к RIPEstat, а если запрос не удался, отвечает из своего кэша ASN, когда адрес покрывает сеть из кэша; сам браузер к RIPEstat не обращается. Затем диалог показывает адрес, анонсированный префикс, который его покрывает, и сеть-источник анонса, например AS15169 Google LLC. Если префикс анонсируют несколько сетей, одна из них выбирается в диалоге. У частного адреса сети нет. Неудачный запрос можно повторить, а сам адрес можно добавить в любом случае.
Что добавить
| Вариант | Что попадает в сет |
|---|---|
| Адрес | Только этот адрес, как /32, для IPv6 - /128. Вариант по умолчанию |
| Анонсированный префикс | Префикс, покрывающий адрес, например 142.250.0.0/15, если он известен и шире самого адреса |
| Более широкая маска | Адрес с маской вроде /24 или /16, для IPv6 - /64 или /48. Биты хоста при сохранении обнуляются, поэтому 142.250.120.139/24 сохраняется как 142.250.120.0/24 |
| Вся сеть | Сам ASN, см. ASN. b4 загружает его префиксы и обновляет их раз в сутки |
При выборе всей сети b4 сразу разрешает ASN, и диалог показывает число префиксов и примерное число IPv4-адресов с тем же предупреждением о большой сети, что и в редакторе сета. Вариант недоступен, если в выбранном сете этот ASN уже есть.
Сет - один из существующих или новый с введённым названием; новый сет ставится в начало списка. Кнопка подтверждения называет то, что добавляется, например Добавить 142.250.120.139 или Добавить AS15169. В b4 отправляется только этот один адрес или один номер ASN: b4 проверяет его, добавляет в сет и обновляет правила файрвола, которые зависят от сета, включая MSS clamp и адреса дублирования. ASN без известных префиксов добавляется всё равно и загружается в фоне. При отказе показывается причина, которую назвал b4.
Когда токен API указан на вкладке Настройки → Интеграции, диалог также предлагает сведения ipinfo.io об адресе: имя хоста, организацию и расположение, с возможностью добавить имя хоста в домены сета. Бесплатный токен выдаёт ipinfo.io.
DPI Детектор открывает тот же диалог из результатов «Хостинги и CDN», где сеть затронутого провайдера уже выбрана.
ASN
Иконка сети рядом с адресом назначения определяет сеть без открытия диалога: b4 находит ASN, который анонсирует адрес, и загружает префиксы этой сети в свой кэш ASN. После этого рядом с адресами этой сети выводится метка вида AS15169 Google LLC, а фильтр asn: их находит.
Метки берутся из кэша ASN в b4, файла asn_cache.json рядом с конфигурацией, где хранятся и префиксы ASN, на которые нацелены сеты. Все браузеры видят одни и те же метки, а ASN, на который нацелен сет, тоже подписывает свои адреса.
Крестик на метке удаляет этот ASN из кэша вместе с его метками. ASN, на который ещё нацелен какой-либо сет, не удаляется: b4 называет сеты, которые его используют, и метка остаётся.
Пауза и очистка
Круглая кнопка в правом нижнем углу или клавиша P останавливает и возобновляет поток. Пока поток на паузе, новые пакеты не собираются, а рамка страницы подсвечивается.
Корзина в панели управления (Очистить пакеты) удаляет собранные пакеты, группы и устройства.
| Клавиша | Действие |
|---|---|
| P или Pause | Пауза и возобновление потока |
| Ctrl+X или Delete | Очистить пакеты |
Счётчик в боковом меню
Рядом с пунктом Трафик в боковом меню выводится число пакетов, совпавших с каким-либо сетом, с момента последнего сброса (больше 999 - 999+). Счётчик сбрасывается кликом по пункту Трафик и очисткой пакетов. Пока поток на паузе, он не растёт.
